Installation & Dokumentation

1. Physische Installation

  • Platzierung: Wählen Sie einen Wandabschnitt ohne direkte Sonneneinstrahlung, um den LED-Kontrast zu maximieren und lebendige Farben zu gewährleisten.
  • Montage: Verwenden Sie die mitgelieferte lasergeschnittene Halterung. Bitte nutzen Sie eine Wasserwaage, um sicherzustellen, dass sie perfekt waagerecht hängt.
  • Stromversorgung: Schließen Sie das mitgelieferte 5V-Netzteil an der Rückseite der Uhr an, bevor Sie sie aufhängen.

2. Uhr WLAN-Einrichtung

Wenn die Uhr zum allerersten Mal eingeschaltet wird (oder nach einem Reset), öffnet sie einen eigenen WLAN-Hotspot.

  1. Öffnen Sie die WLAN-Einstellungen Ihres Smartphones und suchen Sie nach dem Netzwerk 'DialekTikTak Setup'.
  2. Verbinden Sie sich damit. Eine Einrichtungsseite sollte sich automatisch öffnen (falls nicht, rufen Sie http://192.168.4.1 im Browser auf).
  3. Wählen Sie Ihr Heim-WLAN aus und geben Sie Ihr Passwort ein. Klicken Sie auf Speichern.
  4. Die Uhr startet neu und verbindet sich mit Ihrem Heimnetzwerk.

Hinweis: Es ist nur notwendig, dass Sie hier das lokale WLAN-Netzwerk konfigurieren. Der Rest der Einrichtung kann bequem über das Web-Interface oder die iOS-App erledigt werden!

Web WLAN Setup Screen

3. App-Dokumentation

Die DialekTikTak iOS-App interagiert perfekt mit Ihrer Uhr. Die Funktionen verhalten sich je nach Hardware-Generation Ihrer Uhr leicht unterschiedlich:

ESP8266 (Legacy)

Die ältere Hardware unterliegt präzisen Zeitbeschränkungen. Funktionen wie schnelles Ausblenden (Fading) oder automatische mDNS-Netzwerkerkennung sind teilweise eingeschränkt. Oft ist eine manuelle IP-Wahl erforderlich.

ESP32 (Modern)

Die moderne Hardware unterstützt flüssige Animationen, sofortige automatische Netzwerkerkennung ohne manuelle IP-Eingabe und erweiterte Funktionen wie den nativen LittleFS-Layoutspeicher.

Verbinden-Tab (Connect)

Diese Seite übernimmt das Suchen und Verbinden Ihres Telefons mit der Uhr im Netzwerk.

  • Network Scan: Erkennt automatisch Uhren im selben WLAN-Subnetz. (ESP32 funktioniert sofort, ESP8266 nutzt UDP-Beacons).
  • Manual Connection: Wenn der Scan fehlschlägt, geben Sie die spezifische lokale IP-Adresse der Uhr hier ein (z.B. 192.168.0.235) und drücken Sie auf 'Verify & Connect'.
  • Disconnect: Trennt die App von der aktuellen IP, um nach einer anderen Uhr zu suchen.

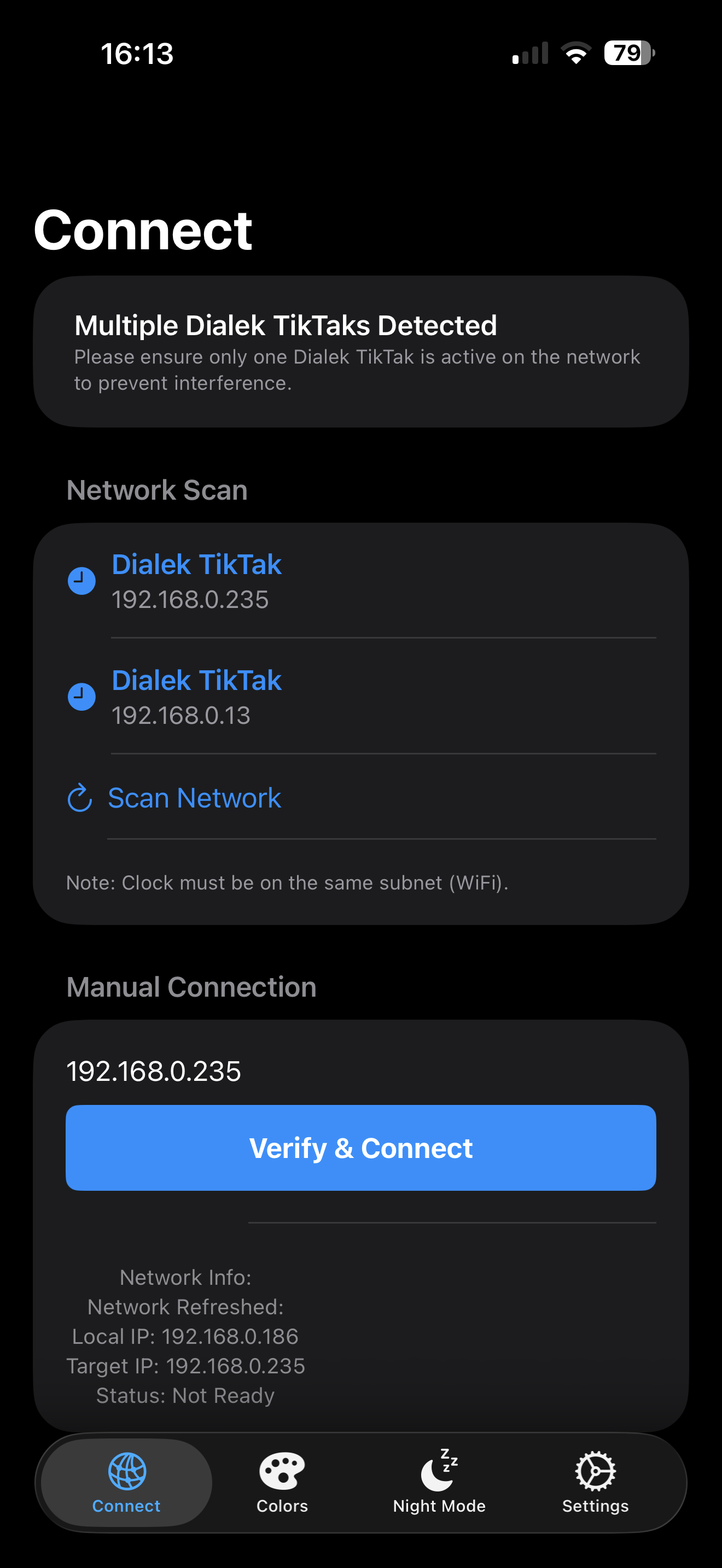

App Connect Screen

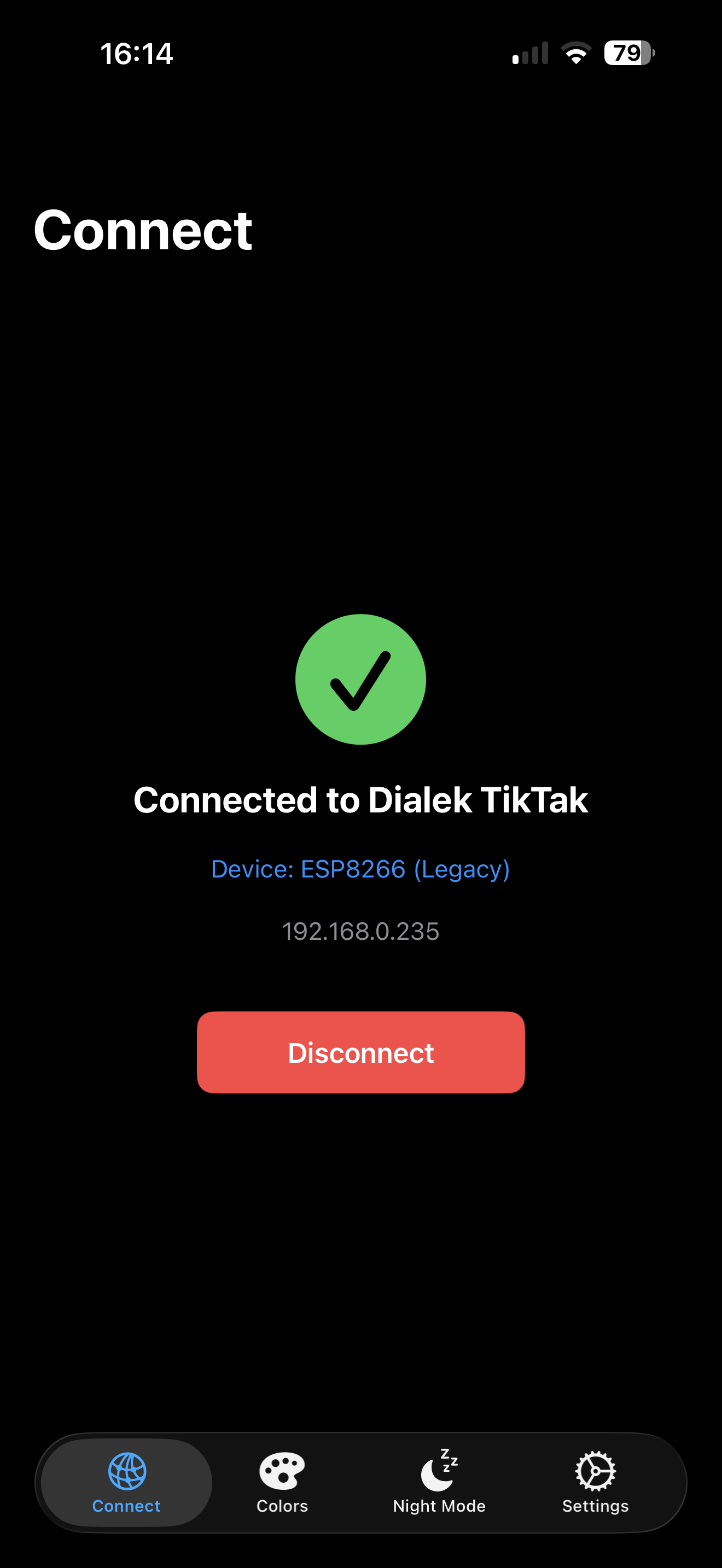

App Connected Screen

Farben-Tab (Colors)

Steuert die primäre Ästhetik und das Sprachlayout des Dialekts.

  • Day Time Color (RGB Sliders): Passen Sie die globale Helligkeit sowie die Intensität von Rot, Grün und Blau in Echtzeit genau an.
  • Colour Presets: Wendet sofort ausgewählte Stile wie Warmweiß, Kaltweiß, Lila oder Gelb an.
  • Effects (Lovely, Candy): Überschreibt die feste Farbe und erzeugt jede Minute zufällige Farben für jedes individuelle Wort.
  • Dialect Layout: Wechseln Sie die aktive Wort-Matrix zwischen Regionen wie Pfalz, Hessen, Bayern usw. Die Uhr passt die Zeitanzeige sofort den regionalen Ausdrucksweisen an.
  • Fullscreen Clock: Verwandelt den Bildschirm Ihres Telefons in einen Live-Emulator der physischen Uhren-Matrix.

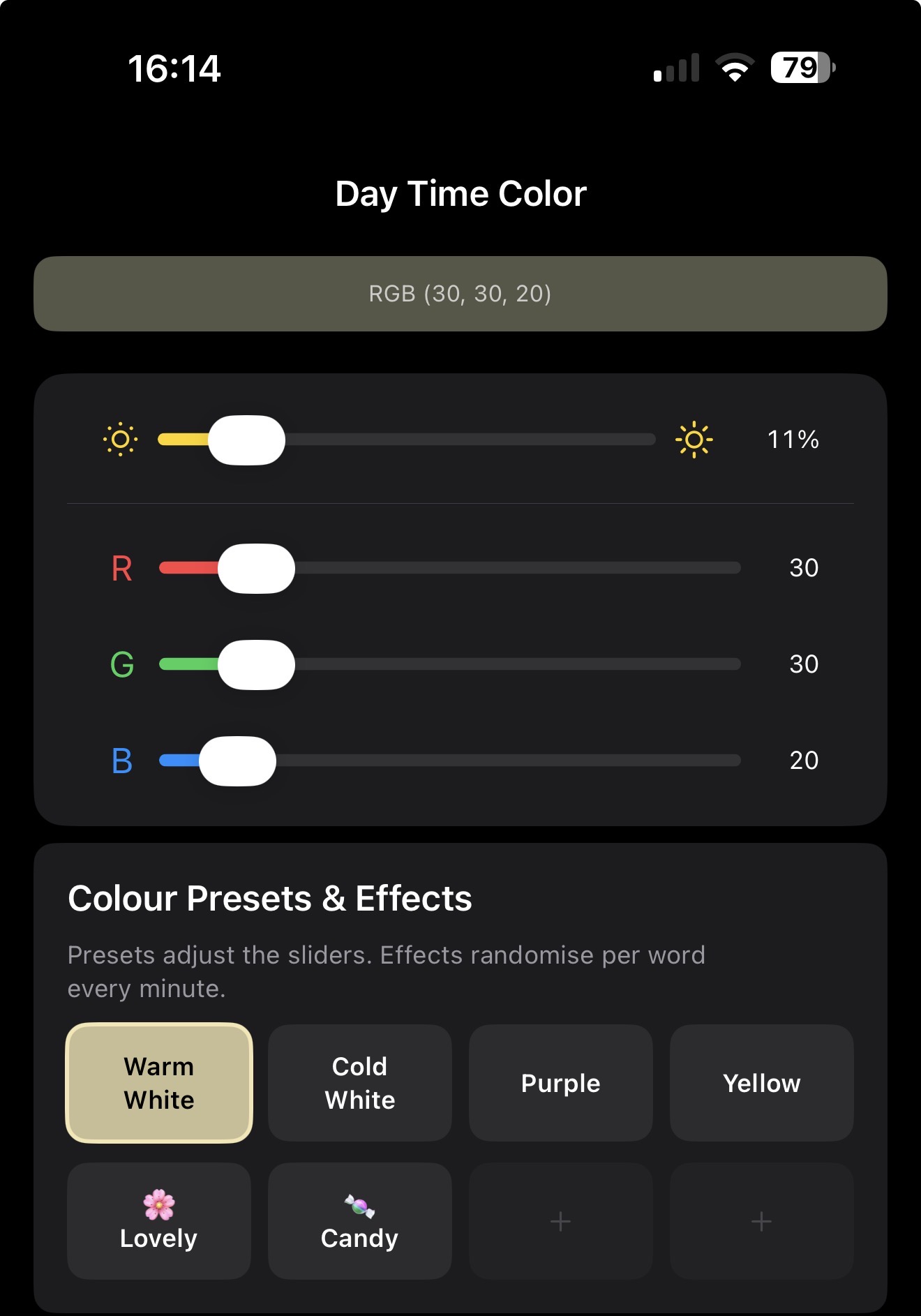

App Colors Setup

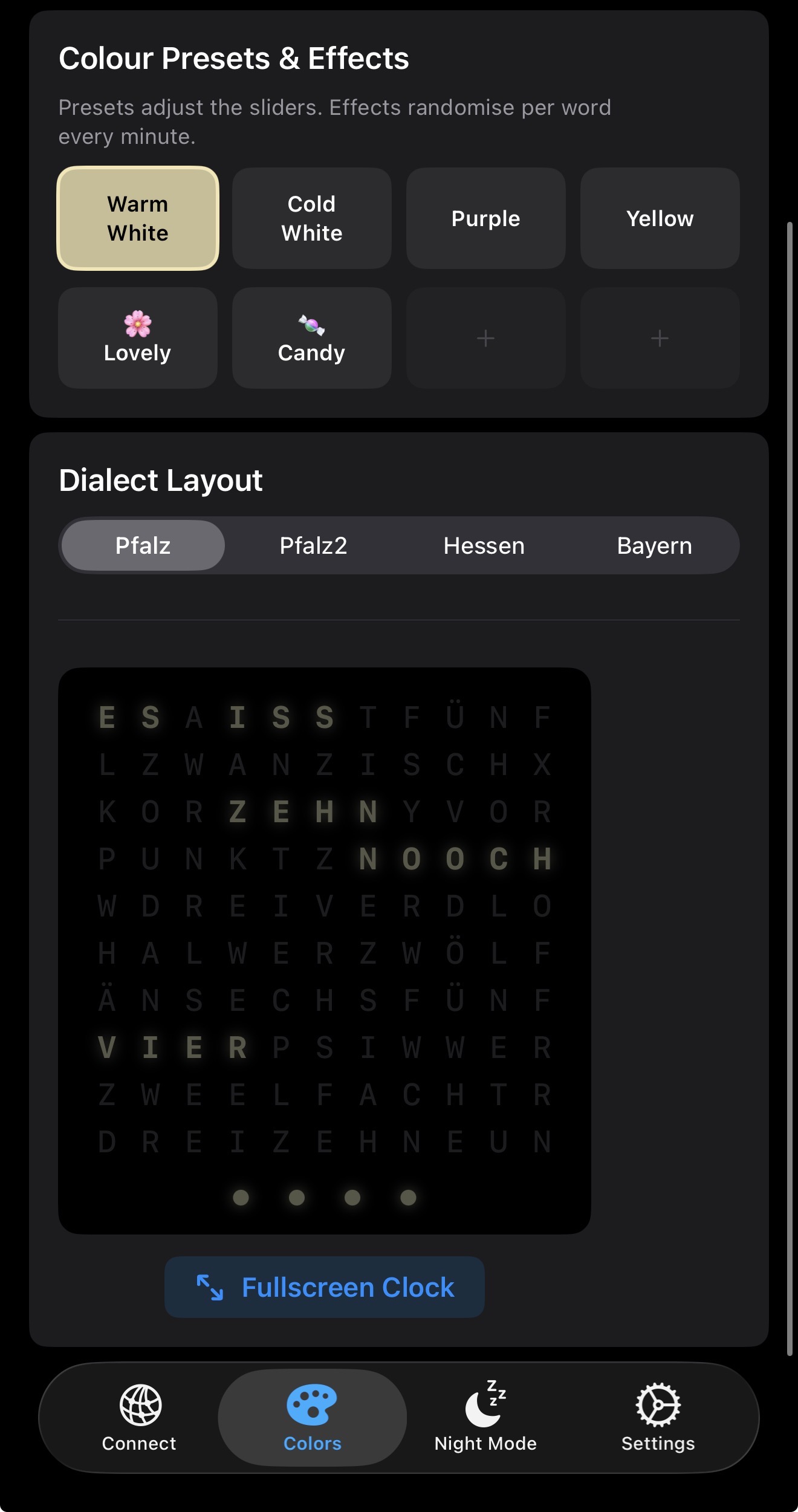

App Dialect Layout Setup

Nachtmodus-Tab (Night Mode)

Stellt sicher, dass die Uhr den Schlaf nicht stört, aber ablesbar bleibt.

  • Enable Night Mode: Schaltet den automatischen Zeitplan ein/aus.
  • Start / End Time: Definiert das genaue Zeitfenster (z. B. 22:00 bis 07:00), in dem die Uhr in den Ruhemodus wechselt.
  • Night Mode Color: Ein separates Set von RGB-Reglern. Wir empfehlen dringend, hier ein sehr tiefes, gedimmtes Rot einzustellen (z.B. R=50, G=0, B=0, Helligkeit=10%), um die natürliche Nachtsicht zu erhalten.
  • Update Night Mode: Wichtig: Sie müssen diesen Button tippen, um den Zeitplan erfolgreich in den permanenten Speicher der Uhr zu schreiben.

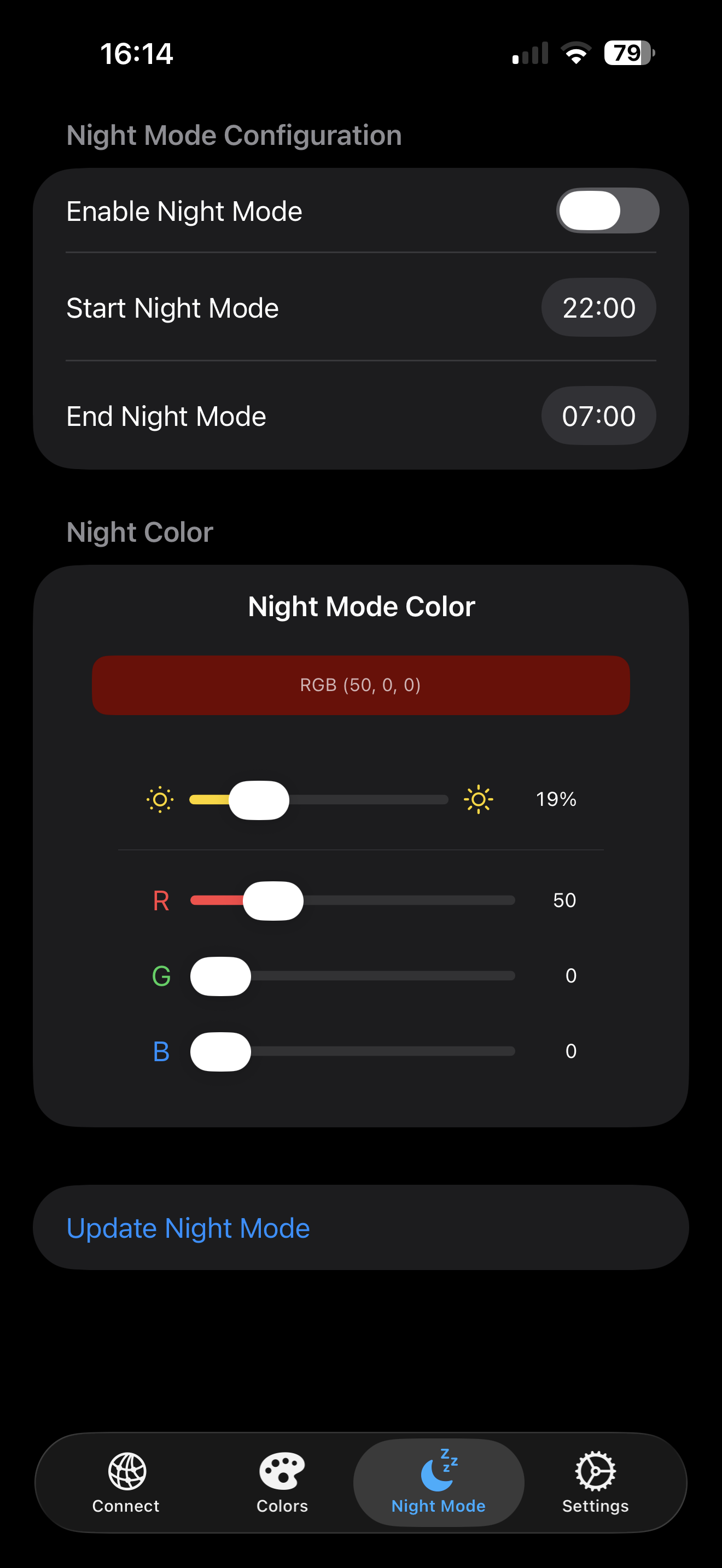

App Night Mode Screen

Einstellungen-Tab (Settings)

Dieser Tab beinhaltet hardware-spezifische Konfigurationen, Over-The-Air (OTA) Updates und tiefgreifende Systemeinstellungen. Diese Optionen spiegeln direkt die Fähigkeiten des Prozessors Ihrer Uhr wider.

ESP8266 Optionen

Legacy-Optionen beinhalten einfache Zeitsynchronisierung, standardmäßiges Displayfading und Bewegungssensor-Logik, angepasst für langsamere Ausführung.

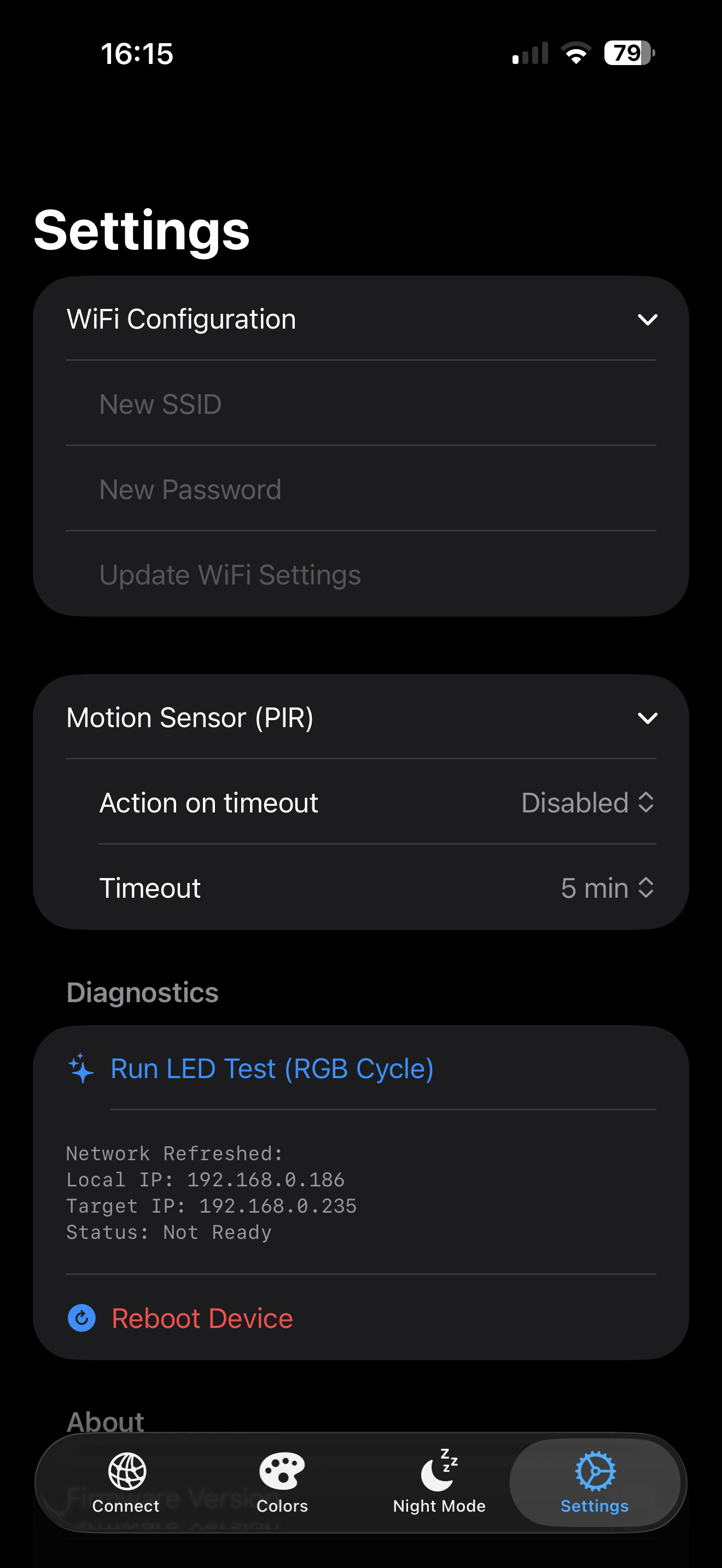

ESP8266 Settings 1

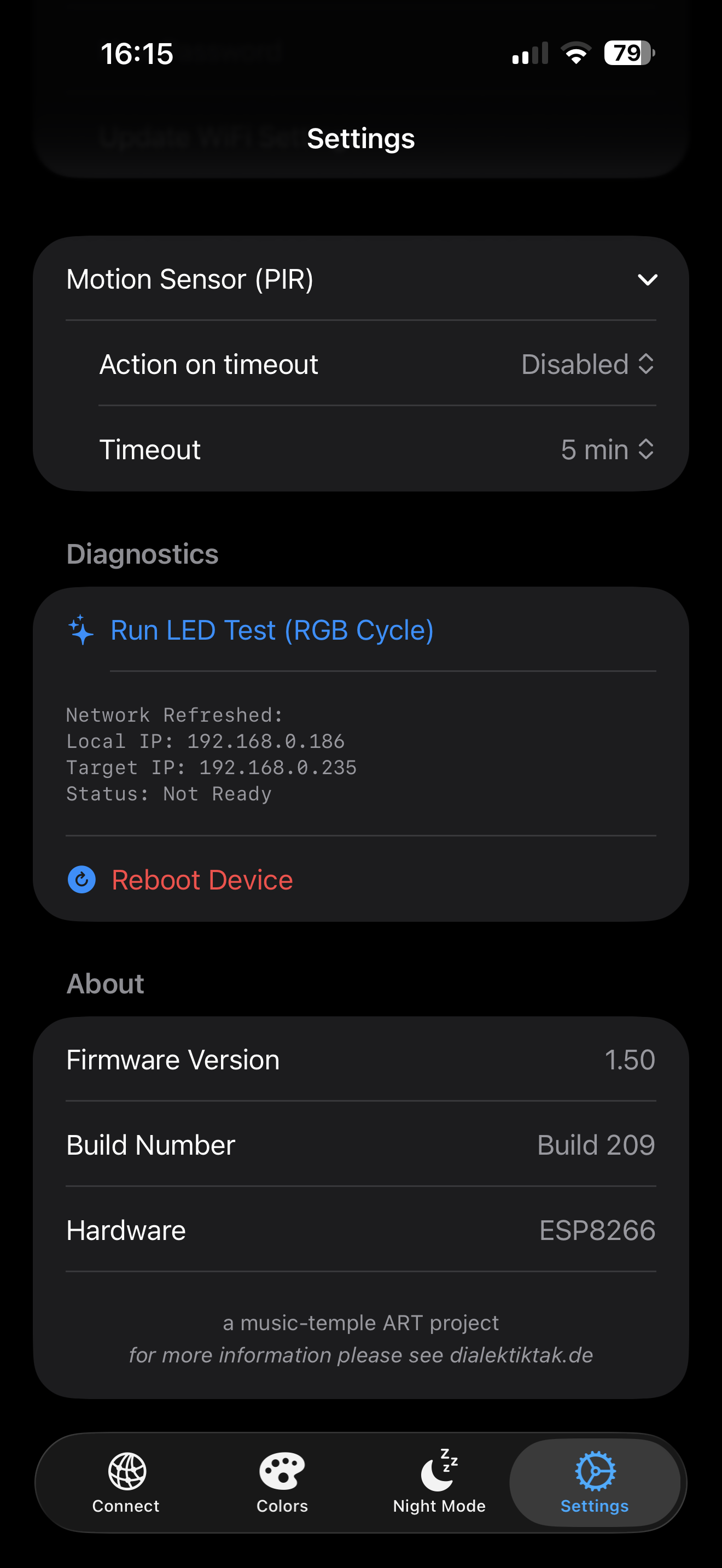

ESP8266 Settings 2

ESP32 Optionen

Moderne Optionen aktivieren Funktionen wie die Verwaltung von LittleFS-Partitionen, nahtlose OTA-Updates über das Web-Portal, komplexes Audio-/Gong-Timing-Management und tiefergreifendes Logging.

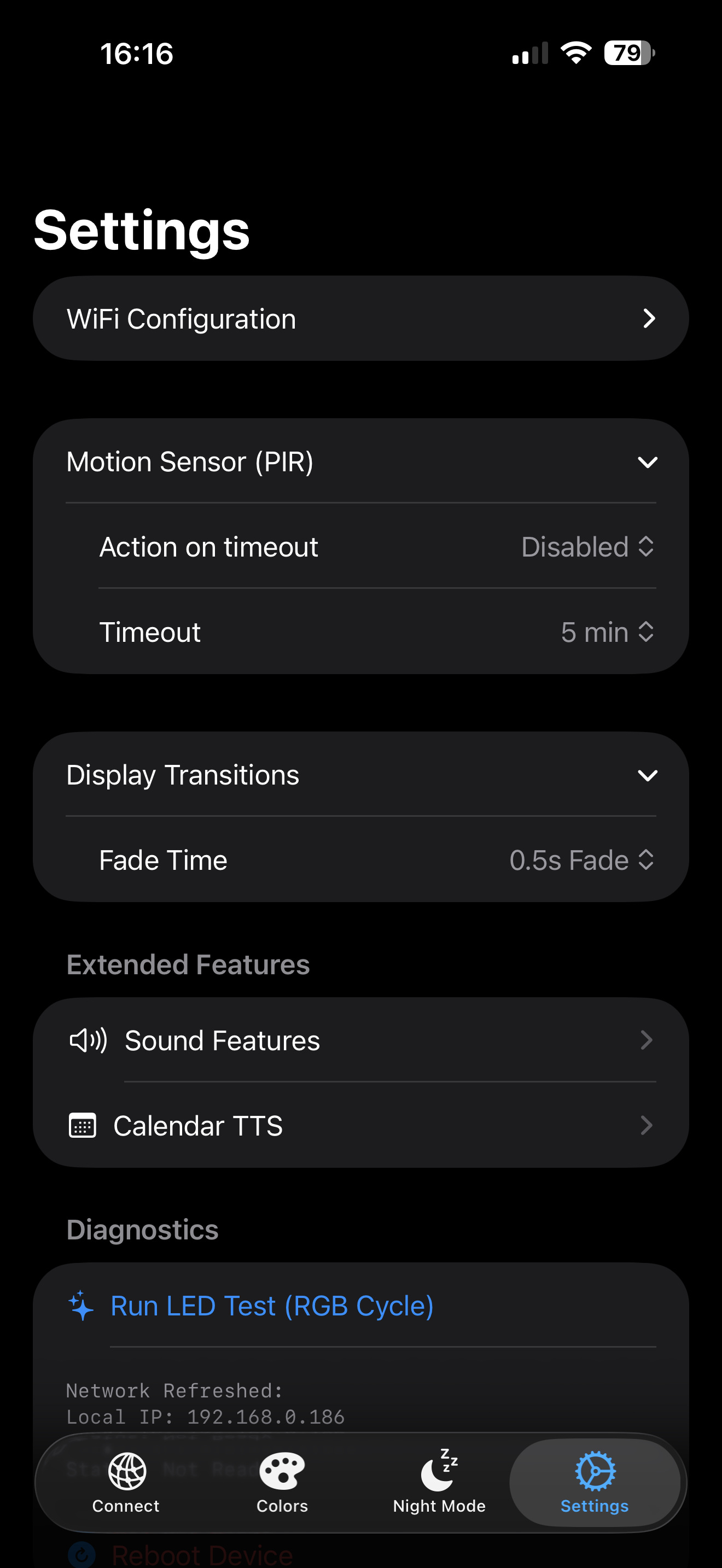

ESP32 Settings 1

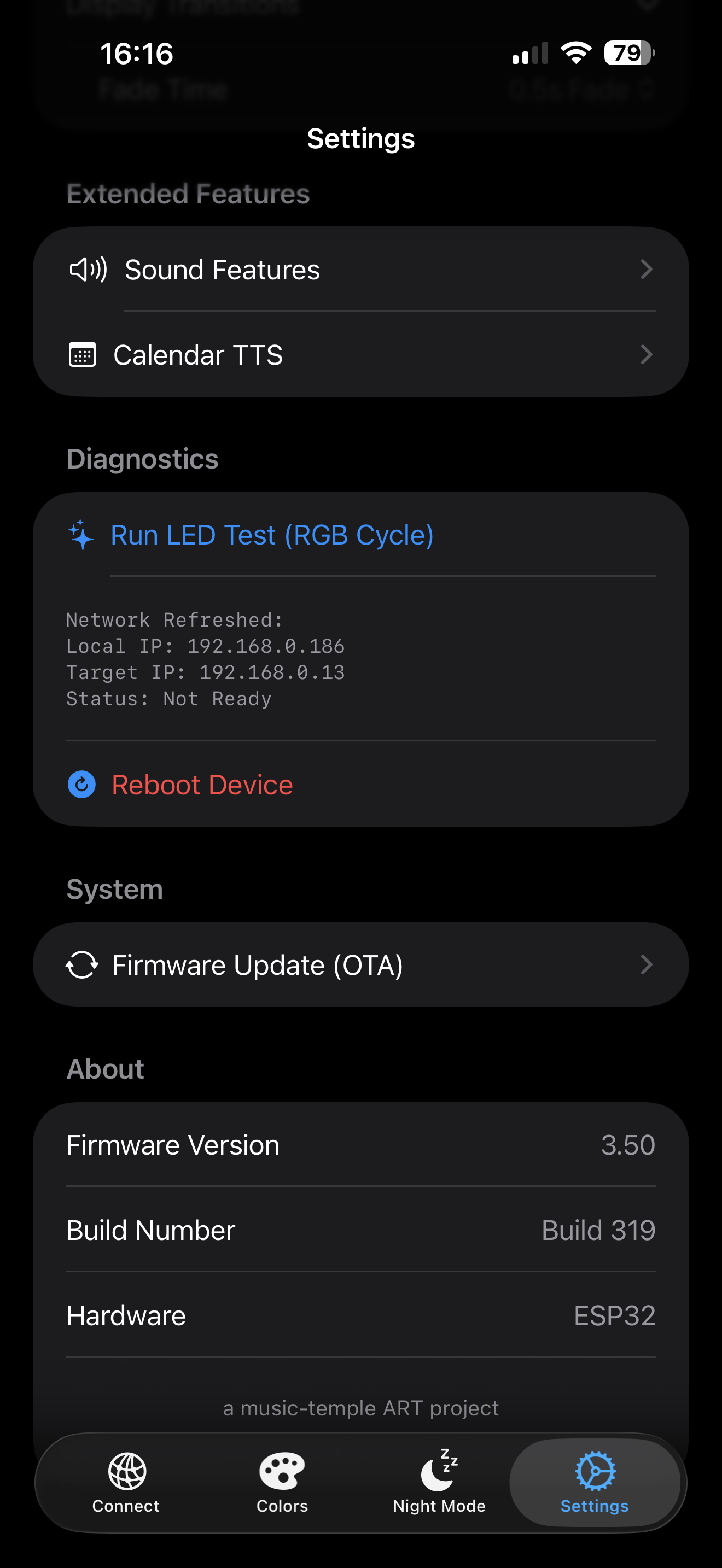

ESP32 Settings 2

4. Webtools & Interface

Jede DialekTikTak verfügt über ein leistungsstarkes Web-Interface, auf das Sie direkt von jedem Browser aus zugreifen können. Geben Sie einfach die IP-Adresse Ihrer Uhr in Ihren Browser ein, um das Dashboard aufzurufen. Hier können Sie die Ästhetik steuern, ohne die App zu installieren.

Live-Steuerung & FX

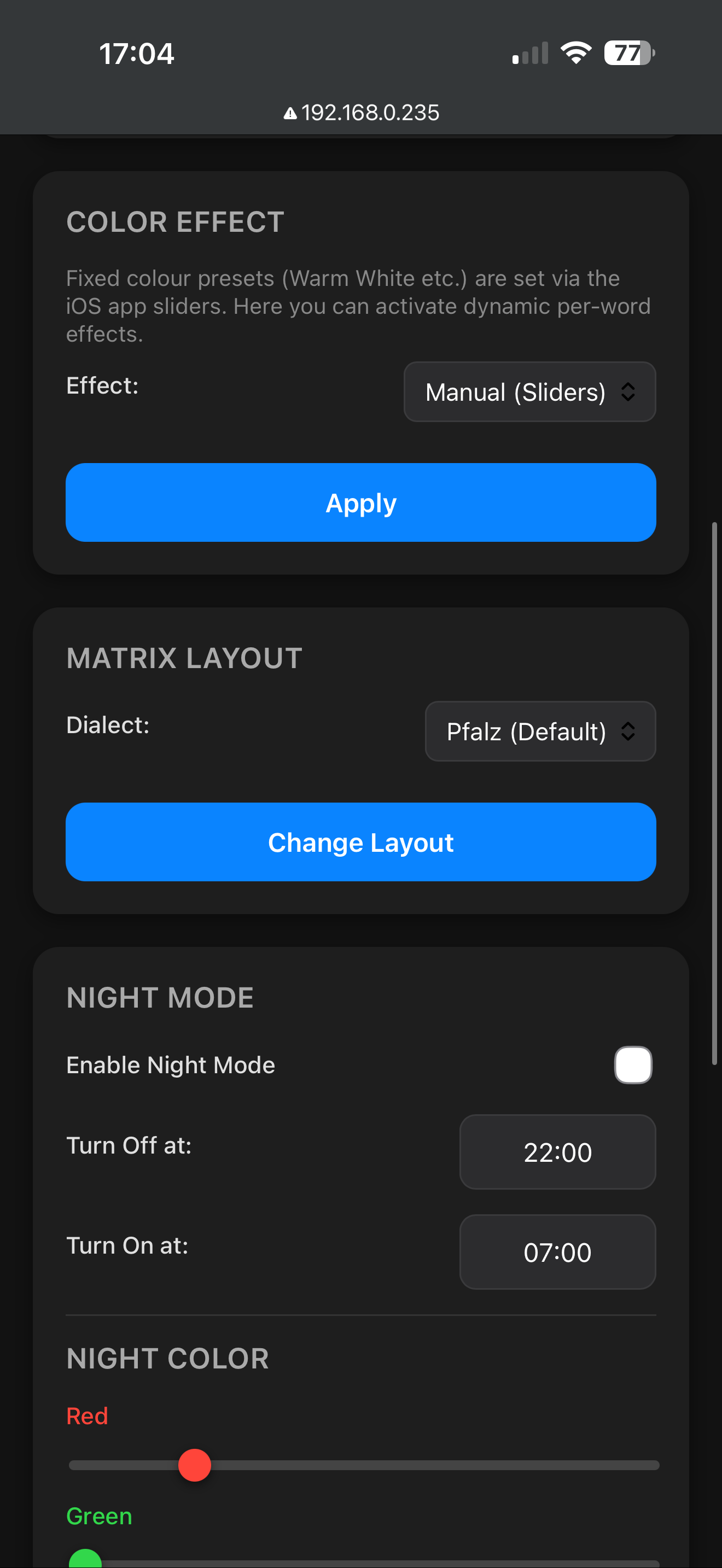

Web Effects Interface

Lösen Sie sofort spezifische Lichteffekte aus, passen Sie die Gesamthelligkeit an und konfigurieren Sie Matrix-Modi direkt über Ihren Browser.

Nachtmodus (Web)

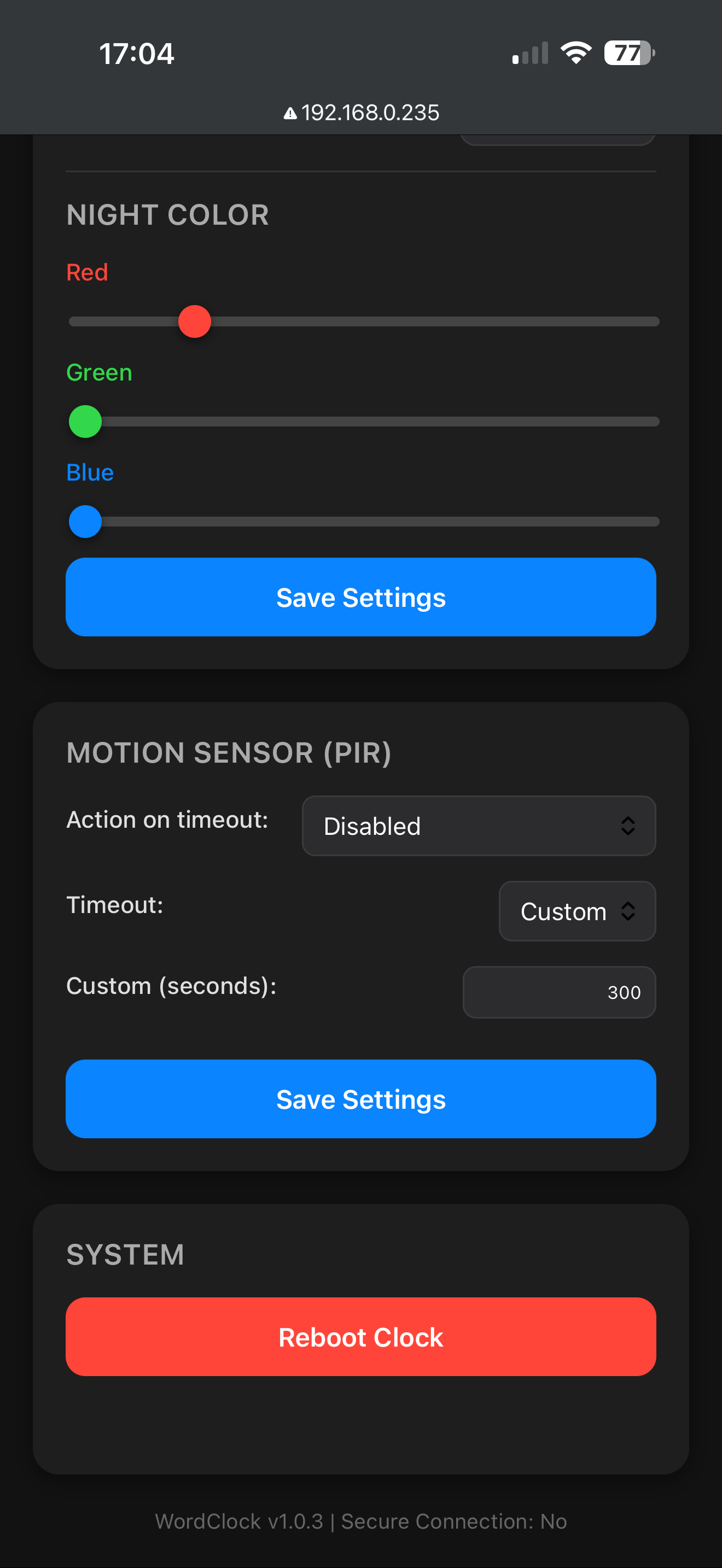

Web Night Mode Interface

Feinabstimmung Ihres Schlafplans und der Nachtsichtfarben. Änderungen hier wirken sich sofort auf die Hardware aus.

WLAN & Netzwerk

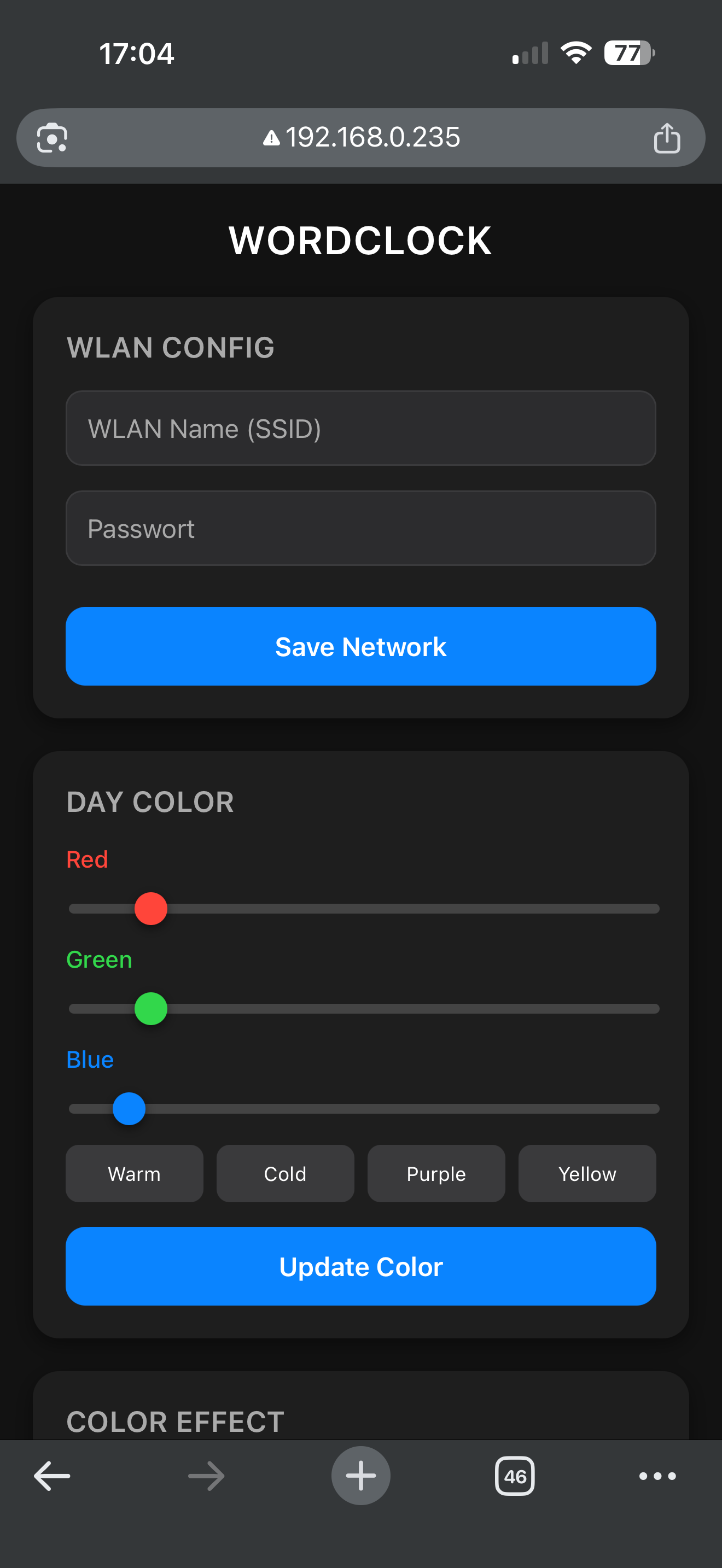

Web WLAN Interface

Wenn Sie jemals Ihr Router-Passwort ändern, können Sie die gespeicherten WLAN-Zugangsdaten über dieses Web-Portal schnell neu konfigurieren.
